Mic Pre-amplifier Transistor

Advertisement

Berikut ini adalah beberapa koleksi rangkaian penguat depan (pre-amp) mikrofon dengan transistor.
Rangkaian-rangkaian ini saya temukan ketika berusaha mendapatkan beberapa contoh mic pre-amp dari yang sudah ada. Di beberapa lembaran catatan lama ternyata skema rangkaiannya masih utuh tersimpan.
Level keluaran dari masing-masing mic pre-amp ini telah mencapai tingkat 100mV atau lebih sehingga sudah dapat langsung disambungkan ke input tone-control amplifier. Bagi yang memerlukannya beberapa rangkaian ini mungkin bisa berguna.

microphone_pre-amplifier_1

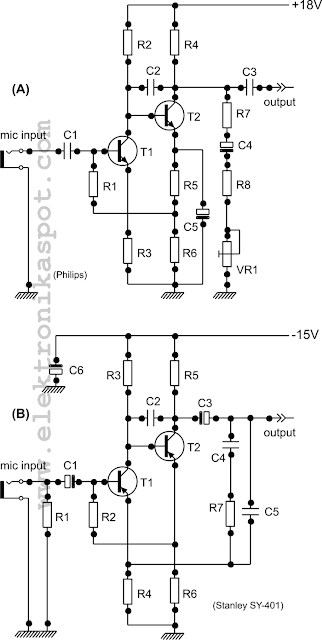

Gambar (A) adalah skema rangkaian mic pre-amplifier yang diambil dari buku catatan aplikasi Philips keluaran tahun 80-an. Level keluaran dapat divariasikan dengan penyetelan trimpot VR1. Komponen-komponen yang digunakan adalah sebagai berikut :

R1 = 150k
R2 = 120k
R3 = 4k7
R4 = 1k8
R5 = 470Ω
R6 = 1k2
R7 = 12k
R8 = 100Ω
VR1 = Trimpot 10k
C1, C3 = 224
C2 = 101
C4 = 100µF/25V
C5 = 250µF/16V
T1, T2 = BC148.
Dalam prakteknya, C5 dapat menggunakan 220µF/16V, T1 dapat diganti dengan BC549 dan T2 dengan BC548.

Gambar (B) adalah rangkaian mic pre-amp dari amplifier Stanley SY-401D.
Rangkaian ini agak unik karena menggunakan suplai tegangan negatif. Dua transistor yang digunakan adalah transistor low-signal PNP.
Umpan balik negatif diselenggarakan oleh untaian C4, C5 dan R7 untuk memperbaiki respon frekwensi sinyal dari mikrofon. Komponen-komponen rangkaiannya adalah sebagai berikut :

R1 = 56k
R2 = 220k
R3 = 120k
R4 = 680Ω
R5 = 12k
R6 = 1k
R7 = 82k
C1 = 1µF/50V
C2 = Tidak ada/tidak digunakan
C3 = 10µF/25V
C4 = 402
C5 = 102
C6 = 220µF/25V
T1, T2 = 9015.
Untuk C3, tidak masalah menggunakan kondensator 392.

microphone_pre-amplifier_2

Gambar (C) memperlihatkan skema rangkaian mic pre-amp Sansui AU-777. Komponen yang digunakan adalah standar Jepang yang umum.

R1 = 68k
R2 = 2k2
R3 = 680k
R4 = 390k
R5 = 100k
R6 = 1k8
R7 = 470Ω
R8 = 6k8
R9 = 220Ω
R10 = 680Ω
R11 = 82k
R12 = 100Ω
R13 = 18k
R14 = 4k7
C1 = 1,5µF/50V
C2, C4 = 151
C3, C7 = 33µF/10V
C5 = 10µF/25V
C6 = 10µF/10V
C8 = 1000µF/35V
T1, T2 = C458.

Gambar (D) adalah skema rangkaian mic pre-amp dari amplifier Supersound 10-01.
Rangkaiannya menggunakan transistor NPN dan PNP. Daftar komponennya sebagai berikut :

R1, R11 = 4k7
R2 = 330k
R3 = 47k
R4, R9 = 15k
R5 = 150Ω
R6, R12 = 1k
R7 = link/kawat jumper
R8 = 5k6
R10 = 220k
C1, C3 = 33µF/16V
C2 = 20pF
C4 = 220µF/10V
C5 = 502
C6 = 203
C7 = 100µF/16V
T1 = BC409
T2 = 9015.
Untuk C5 dapat menggunakan kondensator 472, atau jika ingin lebih teliti dapat memparalelkan dua kondensator 122 dan392.
C6 dapat menggunakan kondensator 223 atau memparalelkan dua kondensator 103. Bagi yang masih awam, silakan lihat tentang kondensator paralel dalam : Mengenal Kondensator .

T1 mungkin agak langka. Namun transistor ini dapat saja digantikan dengan tipe lain seperti BC549.
