Keluarga IC regulator 78xx dan 79xx

Advertisement

IC 78xx - 79xx
IC 78xx dan 79xx adalah IC regulator yang mengeluarkan tegangan DC yang stabil dengan arus maksimal 1A.  Keluarga IC ini banyak dibuat oleh berbagai perusahaan besar, karena itu terdapat banyak label pada tulisan awal inisialnya.
Contoh : LM78xx (National Semiconductors), KA78xx (Samsung), uPC78xx (NEC), uA78xx (Fairchild), TL78xx (Texas Instruments), dan lain-lain.

78xx mengeluarkan tegangan + (positif) yang relatif stabil pada jalur keluarannya (out) dengan tinggi tegangan sebesar “xx”.
Contoh : 7809 mengeluarkan tegangan stabil sebesar +9V
7812 mengeluarkan tegangan stabil sebesar +12V
7824 mengeluarkan tegangan stabil sebesar +24V, dan seterusnya.

79xx mengeluarkan tegangan – (negatif) yang relatif stabil dengan tinggi tegangan sebesar “xx”.
Contoh : 7909 mengeluarkan tegangan stabil sebesar -9V
7912 mengeluarkan tegangan stabil sebesar -12V
7924 mengeluarkan tegangan stabil sebesar -24V, dan seterusnya.

Dengan adanya keluarga IC regulator 78xx dan 79xx pembuatan sebuah DC regulator dengan satu tegangan keluaran yang stabil menjadi lebih praktis dan mudah, dibandingkan dengan membuat rangkaian regulator yang melibatkan banyak komponen seperti transistor, dioda zener, resistor, kondensator dan lain-lain. Akan tetapi ada persyaratan-persyaratan tertentu sehubungan dengan penerapannya agar ia bisa berfungsi dengan baik sebagai DC regulator. Berikut ini di antaranya :

78xx atau 79xx memerlukan tegangan masukan (in) setidaknya 2V lebih tinggi dari tegangan keluarannya (out). Persyaratan ini untuk lebih menjamin agar IC mampu bekerja dengan baik.
Contoh : 7809 memerlukan tegangan masukan setidaknya +11V
7812 memerlukan tegangan masukan setidaknya +14V
7915 memerlukan tegangan masukan setidaknya -17V
7924 memerlukan tegangan masukan setidaknya -26V, dan seterusnya.
Mengenai tegangan masukan maksimal yang diperbolehkan dapat dilihat secara spesifik di dalam datasheet yang bersangkutan. Ada kalanya lain merek akan lain pula nilainya. Namun yang aman adalah mengambil tegangan maksimal sebesar tegangan masukan dikalikan dengan faktor 1,41.
Contoh : Pada 7809 tegangan masukan maksimal yang aman adalah : 11 x 1,41 = 15,5V, dibulatkan menjadi +16V.
Pada 7812 tegangan masukan maksimal yang aman adalah : 14 x 1,41 = 19,74V, dibulatkan menjadi +20V.
Pada 7915 tegangan masukan maksimal yang aman adalah : 17 x 1,41 = 23,97V, dibulatkan menjadi -24V.

Tinggi tegangan masukan maksimal diijinkan ketika IC tidak dalam keadaan dibebani. Ketika IC sudah mulai dibebani hingga ditarik arus yang mendekati maksimal maka tegangan masukan akan turun hingga yang terendah hanyalah 2V lebih tinggi dari tegangan keluaran.

Contoh-contoh penerapan 78xx dan 79xx sebagai DC-regulator :

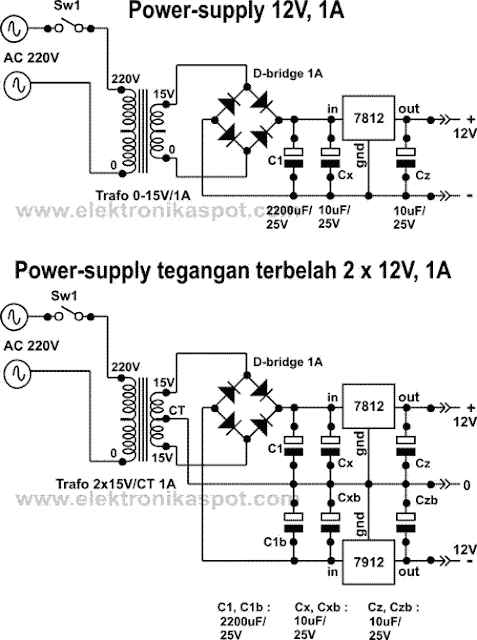

IC 7812 - 7912

Pada dua contoh di atas dikemukakan rangkaian 7812 dan 7912 dengan didahului rangkaian catu-daya yang melibatkan transformator dan dioda-dioda penyearah. Rangkaian catu-daya seperti itu akan mempunyai besar tegangan nominal/efektif dan besar tegangan maksimal (Vmax) yang merupakan besar tegangan masukan bagi IC.
Tentang ini telah dibahas sebelumnya dalam : Penyearahan gelombang penuh dengan kondensator perata .

Dan juga dalam : Catu-daya tegangan terbelah .

Catatan bahwa dalam setiap rangkaian 78xx atau 79xx pemasangan kondensator kecil cx dan cz tidak boleh diabaikan. Kedua kondensator ini berfungsi untuk mencegah osilasi yang mungkin saja bisa terjadi. Kedua kondensator ini dipasang sedekat mungkin dengan IC.
Untuk penggunaan mulai dari 100mA atau lebih IC perlu diberi keping pendingin sesuai keperluan.
